EMC açılımı, Electromagnetic Compatibility olan veya Türkçeye çevrilmiş haliyle Elektromanyetik Uyumluluk (EMU) testi kısaca; ‘Elektromanyetik alan aracılığıyla etkileşime girebilecek olan cihazların birbiriyle, bulundukları çevre ve doğa ile uyum gösterecek şekilde çalışıp çalışamayacağını değerlendiren testler’ anlamına gelmektedir.

Bir ürün ancak dışarıya elektromanyetik sinyal yayıyorsa (emisyon) veya dışarıdan elektromanyetik sinyaller alıyorsa (bağışıklık), EMC testi kapsamında değerlendirilebilmektedir. Bu bağlamda, cihazınızın EMC kapsamında olduğunu düşünüyor ve konuyla ilgili bilgi almak istiyorsanız, Nexustest tarafından sizler için hazırlanan makalede, "EMC testi nedir? EMC testi nasıl yapılır? EMC testi fiyatları" gibi pek çok konuya ulaşabilirsiniz.

Elektronik cihazlarımız birbirlerine yakın oldukları zamanda birbirini etkilediğini hepimiz farklı şekillerde gözlemlemişizdir. Örneğin hoparlörünüzün yanında telefonunuz çaldığı zaman hoparlörünüzden çıkan farklı seslerin sebebi, elektromanyetik etkileşimdir aslında.  Bu durum diğer elektronik cihazlar için de geçerlidir. EMC Testi de elektronik cihazların birbirleriyle olan uyumunu değerlendirir. Yani birbirine yakınlaştıkça cihazlarınızın etkileşimi sonucu ortaya çıkabilecek durumları test eder.

Elektromanyetik Uyumluluk (EMC) 2014/30/EU Direktifi, elektronik cihazların birbirlerine yaklaştıkları zaman manyetik bir bozulma yaşatmamaları ve bozulmamaları için yönergeler veren bir direktiftir. EMC Testi de elektronik cihazlarınızın bu direktiflere uygun olup olmadığını ve sonrasında gerekli belgelendirmelere sahip olmanıza anahtar olacak testlerden oluşur.

Piyasaya süreceğiniz elektronik cihazların birbiriyle uyumlu olduğunu belgelemek için cihazlarınıza EMC testi yaptırmak zorundasınızdır. Aksi takdirde elektronik ürünlerinizin satışını yasal yollarla yapamayacak ve ekonomik olarak büyük zararlara karşı karşıya kalacaksınız demektir.

---

EMC Testleri Nelerdir?

Herhangi bir elektronik aletin manyetik uygunluğunu belgelemek için yapılan EMC Testi türleri iki çeşittir. Bunlar; askeri standartlar ve sivil standartlardır. Askeri standartlar Amerika Birleşik Devletleri tarafından belirlenmiştir. Askeri alanda kullanılan cihazlar için uygulanır. Bu tür cihazların birbiriyle senkronize ve uyum içerisinde çalışabilmesi büyük önem teşkil ettiğinden, titiz bir EMC testi uygulaması yapmak gereklidir.

Sivil standartlar ise herkesin günlük hayatta kullandığı ürünleri kapsar. Uygulanan EMC testleri için standartlar ise; ev, sanayi veya ağır sanayi olmak üzere alt başlıklar içerisinde değerlendirilir.

Uygulanan EMC testi türlerinin her ikisi de cihazlarınızın diğer cihazlarla olan uyumunu belgelemek için yapılır ve elektronik cihaz satışı için son derece önemlidir.

EMC Direktifi Kapsamında Uygulanan Testler

Elektrik-elektronik alanında üretilen bir ürünün, EMC Yönetmeliği kapsamında incelenebilmesi ve EMC uygunluk belgesine sahip olmasının şart koşulması için; bahsi geçen ürünün dışarıya elektromanyetik sinyaller yayması veya dışarıdan elektromanyetik sinyaller alması gerektiğinden bahsetmiştik.

Belirtilen şartları sağlayan ürünler için uygulanan EMC test aşamaları; elektromanyetik yayılım için emisyon ve elektromanyetik absorbsiyon için bağışıklık olmak üzere, iki tema altında gerçekleştirilir.

1. EMC Bağışıklık Testleri

• Elektrostatik boşalma (ESD) testi

• Işıyan, RF, elektromanyetik alan testi

• Gerilim çukurları ve kısa kesintiler testi

• Şebeke frekansındaki manyetik bozulmalar testi

• RF alanlar tarafından iletilen bozulmalar testi

• Elektriksel hızlı geçici rejim (ani darbe) testi

• Ani yükselmeler testi

• Manyetik bağışıklık testi

2. EMC Yayılım Testleri

• Işınım yoluyla yayılım testi: Elektronik bir cihazın, çalışırken ortama yaydığı radyo frekansları yoluyla yarattığı elektromanyetik kirlilik seviyesini ölçmek adına uygulanır.

• İletim yoluyla yayılım testi: Bir cihazın bağlı olduğu enerji ya da şebeke üzerinde, iletim yoluyla oluşturduğu elektromanyetik kirlilik ölçülür.

• Tıkırtı testi

• Harmonikler testi: Cihaza ait güç kaynağının 50 Hertz frekans değerinde, çevreye yaymış olduğu akım değerinin 40. harmoniğine kadar ölçülmesi işlemidir.

• Gerilim dalgalanmaları ve kırpışma testi: Cihazın, bağlı olduğu güç kaynağı üzerinde yarattığı gerilimler ve kıpraşma grafikleri ölçülür.

• Bozulma gücü testi

---

Elektromanyetik Uyumluluk Direktifi İçin Test Standartları

EMC Direktifleri kapsamında değerlendirilecek cihazınızın, EMC testleri adı altında birden fazla teste tabi tutulur. Cihazınız üzerinde test yaparken uygulanabilecek, EMC Yönergesi test standartları, şekildeki gibi açıklanmıştır:

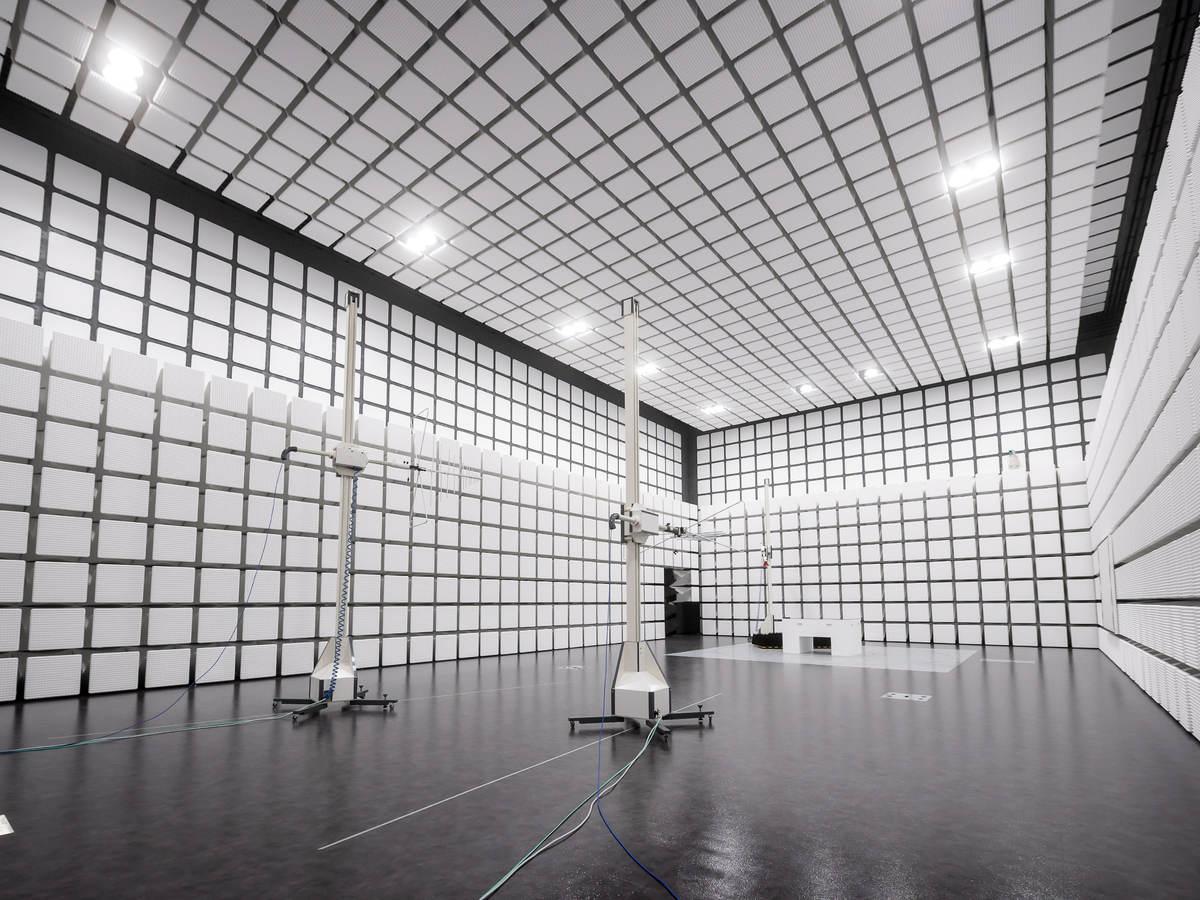

1. EMC-Yansımasız Oda Testleri

• TS EN 61000-4-3 Radyasyon Yoluyla Yayınlanan RF Elektromanyetik Alan Bağışıklığı

2. EMC-İletim Yoluyla Bağışıklık Kafesi

• TS EN 61000-4-2 Elektrostatik Boşalmaya Karşı Bağışıklık

• TS EN 61000-4-4 Elektriksel Hızlı Geçici Rejim, Patlama Bağışıklığı

• TS EN 61000-4-5 Ani Yükselmelere Karşı Bağışıklık

• TS EN 61000-4-6 RF Alanlar Tarafından İletilen Bozulmalara Karşı Bağışıklık

• TS EN 61000-4-8 Şebeke Frekanslı 50 Hz 1A/m 3A/m 100A/m Manyetik Alana Karşı Bağışıklık

• TS EN 61000-4-9 Darbe Şeklindeki Manyetik Alanlara Bağışıklık

• TS EN 61000-4-10 Sönümlü ve Osilasyonlu Manyetik Alan Deneyi

• TS EN 61000-4-11 Gerilim Çukurları, Kısa Kesintiler ve Gerilim Değişmeleri

3. EMC-İletilen Emisyon Testleri

• TS EN 55011, TS 55032, TS EN 55014-1, TS EN 55032 Bağlantı ucu bozulma gerilim

4. EMC-Tıkırtı(Click) Testleri

• TS EN 55014-1 Click-İletilen süreksiz bozulma ölçümleri

5. EMC-Aydınlatma Ekipmanları Testleri

• TS EN 55015  Aydınlatma cihazlarından iletilen ve yayılan bozulma ölçümleri

• TS EN 61547 Aydınlatma cihazlarından bağışıklık ölçümleri

6. EMC-Harmonik& Kırpışma Testleri

• TS EN 61000-3-2 Harmonik akım bozulmaları ≥16 A

• TS EN 61000-3-3  Gerilim Dalgalanmaları ve Kırpışma Deneyi ≥16 A

• TS EN 61000-4-13 Harmonik Bağışıklık Deneyleri ≤ 75 A ≥

• TS EN 61000-4-13 Harmonik Bağışıklık Deneyleri ≤ 75 A ≥

7. EMC-Açık Alan Testleri

• TS EN 55011, TS EN 55032, TS EN 55035 Yayılım bozulması ölçümleri
